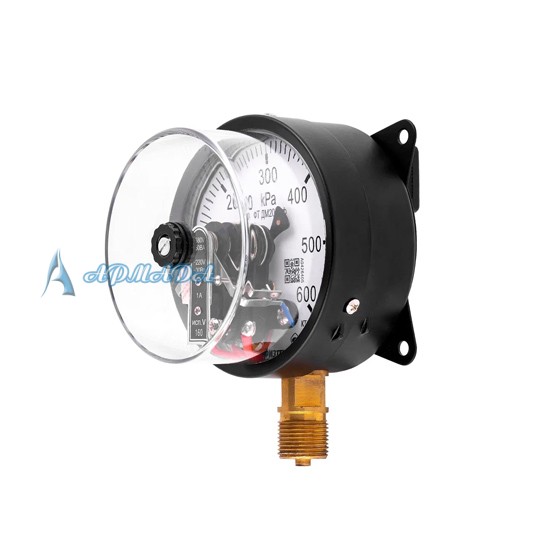

Манометр электроконтактный ДМ2010ф d.100

Электроконтактные манометры ДМ2010ф ФИЗТЕХ диаметр корпуса 100 мм. обеспечивают визуальную индикацию контролируемого давления в процессе. Межповерочный интервал 2 года. ГОСТ 2405-88. ТУ 4212-114-64115539-2014. Посредством сигнализирующего устройства прямого действия могут управлять внешними электрическими цепями путем их замыкания и размыкания.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Номинальный диаметр корпуса: 100 мм
• Класс точности: 1,5 (по заказу 1,0)
• Степень пылевлагозащиты: IP40
• Резьба присоединительного штуцера: М20*1,5 базовая (другие по заказу)
• Размер квадрата под ключ: 17 мм
• Расположение штуцера: радиальное
• Устойчивость к климатическим воздействиям: исполнение У2 по ГОСТ 15150-69
• Виброзащищенность: группа L3 по ГОСТ Р 52931-2008
• Диапазон температур измеряемой среды: от -50...+150 °С
• Диапазон температуры окружающей среды: от -60...+60 °С при заполнении глицерином
• Тип контактов: с магнитным поджатием (скользящие контакты – по заказу)
• Максимальная разрывная мощность контактов: с магнитным поджатием – 30Вт постоянного тока, 50ВА переменного тока
• Сила тока: не более 1А
• Материал корпуса: сталь, окрашенная в черный цвет
• Стекло: органическое
• Обечайка: сталь, окрашенная в черный цвет, крепление винтами
• Штуцер, трибко-секторный механизм: медный сплав
• Трубчатая пружина: медный сплав до 10 МПа – полувитковая (от 16 до 60 МПа – многовитковая)
• Циферблат: алюминиевый сплав, окрашенный в белый цвет
• Средний срок службы: 10 лет
• Масса: 0,5 кг

Исполнение V (по умолчанию)

• Первый размыкающий, второй замыкающий
• Первая уставка (min, левая) – синяя
• Вторая уставка (max, правая) – синяя
• Состояние контактов при положении стрелки:
  – до первой (min) уставки первый контакт замкнут, второй разомкнут,
  – между уставками оба контакта разомкнуты,
  – после второй (max) уставки первый контакт разомкнут, второй замкнут.
